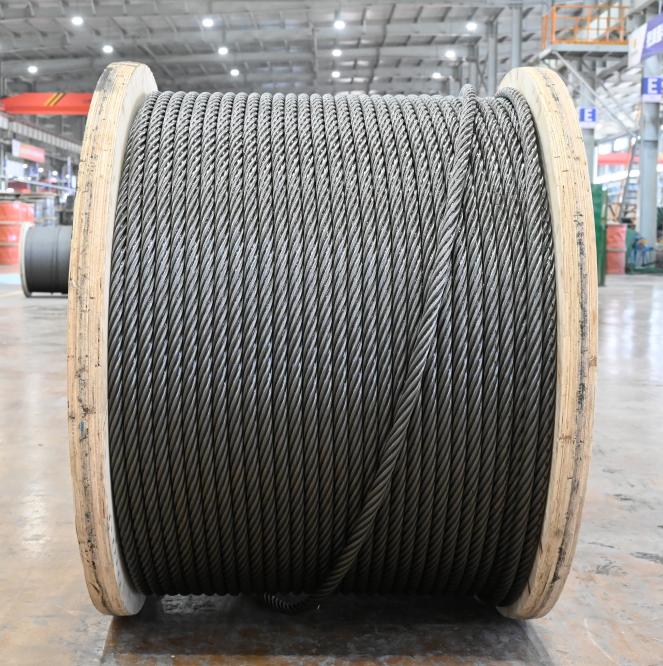

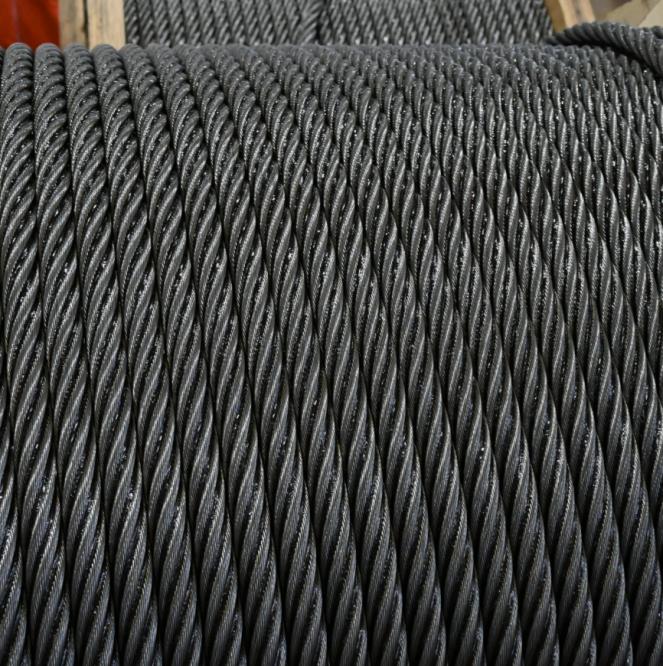

4가닥 부채꼴 스트랜드 스틸 와이어 로프

4가닥 팬 모양의 스트랜드 스틸 와이어 로프는 당사의 특수 구조입니다. 강철 와이어 로프 범위. 이는 결합된 섬유 코어 주위에 놓인 4개의 부채꼴 모양의 가닥으로 구성됩니다. 기존의 원형 스트랜드 로프와 비교하여 모양이 잡힌 스트랜드는 인접한 스트랜드 사이 및 로프와 드럼 사이에 더 큰 접촉 면적을 생성하여 반복 감는 작업과 무거운 하중 작업 중에 접촉 압력을 보다 균일하게 분산시키는 데 도움이 됩니다.

아오강 직경 16mm~40mm, 인장 강도 등급 1570MPa~1960MPa의 4V×39S+5FC 및 4V×48S+5FC 구조를 공급합니다. 밝은 용융 아연 도금 표면은 광산 호이스팅, 균형추 시스템, 항만 처리 장비 및 기타 산업용 리프팅 응용 분야에 사용할 수 있습니다.

이 4가닥 부채꼴 스트랜드 스틸 와이어 로프는 특수 목적 구조입니다. 직경만을 기준으로 기존의 원형 스트랜드 또는 다중 스트랜드 회전 방지 로프를 직접 대체하는 용도로 사용해서는 안 됩니다. 하중, 리프팅 높이, 드럼 치수, 리빙 배열, 작동 주기 및 허용 하중 회전을 선택하기 전에 확인해야 합니다.

공통 구조

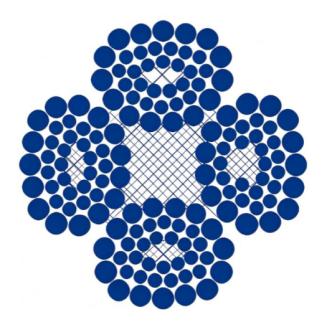

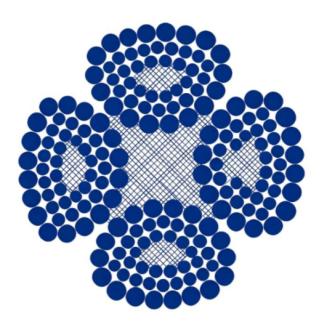

주요 현물 구조: 4V×39S+5FC, 4V×48S+5FC

(참고: V = 삼각형/부채 모양 특수 모양 스트랜드, 5FC = 5개 조합 섬유 코어; NFC 천연 섬유 코어 및 SFC 합성 섬유 코어는 일반 로프 코어보다 완충 및 충격 흡수 효과가 더 나은 전용 지지 코어입니다.)

핵심 구조 프로세스 기능

스트랜드 본체 구조: 기존의 원형 스트랜드 강철 와이어 로프와 다른 4가닥 일체형 팬 모양의 특수 형상 단면 주변 배열, 스트랜드 사이의 피팅 영역이 크고 무결성이 매우 강함

응력 형태: 스트랜드 내부의 선 접촉 압력 베어링, 스트랜드 외부의 드럼 표면과 대략적인 표면 접촉, 작은 접촉 응력, 내마모성 및 압출 저항성.

비틀기 과정: 로프 본체의 비틀림 응력을 상쇄하는 정밀한 대화형 비틀기 공정으로, 본질적으로 비틀림 방지 기능이 있으며 비틀거나 매듭이 쉽지 않으며 장거리 수직 리프팅에 적합합니다.

사용 가능한 구성 및 사양

4가닥 부채꼴 스트랜드 스틸 와이어 로프의 장점

• 낮은 연신율 모양의 구조, 극히 작은 힘 변형, 완전한 주행 안정성, 광산에서 장기간 균일한 속도 호이스팅 작업에 적합합니다.

• 탁월한 고유 비틀림 방지 성능, 회전 없음, 비틀림 없음, 리프팅 중 감기 없음, 평형추 리프팅 작업 조건에서 높은 안전성.

• 대형 팬 모양의 피팅 접촉면, 내마모성 및 내압성, 돌출 방지 변형, 일반 원형 스트랜드 스틸 와이어 로프에 비해 더 안정적인 사용 및 긴 서비스 수명.

• 5개 그룹의 섬유 코어는 강력한 오일 저장 및 윤활, 장기적인 내부 녹 방지, 균일한 피로 손실, 높은 전체 안전 계수를 갖추고 있습니다.

• 스트랜드 풀림이 없는 컴팩트한 구조, 균일한 하중 분포, 와이어가 쉽게 파손되지 않고 갑작스러운 충격 하중에도 파손되지 않아 고위험 산업 및 광산 작업에 적합합니다.

4V×39S 또는 4V×48S: 무엇을 선택해야 합니까?

4V×39S와 4V×48S의 차이는 전선 수에 국한되지 않습니다. 내부 와이어 배열은 유연성, 외부 와이어 접촉, 피로 성능 및 드럼 분쇄에 대한 저항에 영향을 미칩니다.

선택은 다음을 기준으로 해야 합니다.

• 공칭 및 최대 동적 하중;

• 게양 높이;

• 드럼 및 시브 직경;

• 그루브 치수;

• 권선 층 수;

• 작동 주파수;

• 필요한 파단력;

• 물, 습기 또는 부식성 오염물질에 노출;

• 기존 로프의 사양.

코어 및 표면 선택

신청

광산 호이스트, 대형 호이스트 장비, 항만 하역 장비 등

FAQ

• 4V×39S와 4V×48S의 차이점은 무엇입니까?

내부 와이어 배열과 와이어 수가 다릅니다. 이러한 차이는 유연성, 피로 저항성, 외부 마모 및 반경 방향 압력에 대한 저항성에 영향을 미칩니다. 직경보다는 리프팅 장비에 따라 구조를 선택해야 합니다.

• 이 로프가 기존의 원형 스트랜드 와이어 로프를 직접 대체할 수 있습니까?

기술적 확인 없이는 불가능합니다. 접촉 패턴, 금속 면적, 파괴력, 회전 특성 및 드럼 호환성이 다를 수 있습니다.

• 4가닥 부채꼴 스트랜드 스틸와이어로프는 회전하지 않나요?

적절한 조건에서 제어된 잔류 토크를 제공할 수 있지만 모든 리프팅 시스템에 대해 자동으로 비회전 로프로 분류되어서는 안 됩니다. 자유롭게 매달리고 회전에 민감한 하중에는 구체적인 엔지니어링 검토가 필요합니다.

• 밝은 표면이나 아연 도금 표면을 선택해야 합니까?

브라이트 로프는 적절한 윤활 및 유지 관리가 가능한 통제된 환경에 적합합니다. 용융 아연 도금 로프는 지하 습도, 물 노출 또는 부식성 실외 조건에 대비하여 고려해야 합니다.

• 고정된 로프 길이를 제공할 수 있습니까?

예. 작업길이, 설치여유, 연결구, 허용길이 공차를 알려주세요.

• 로프 직경은 견적에 충분합니까?

아니요. 구조, 강도, 코어, 꼬임 방향, 표면, 길이 및 작동 조건도 필요합니다.

포장 물류 배송

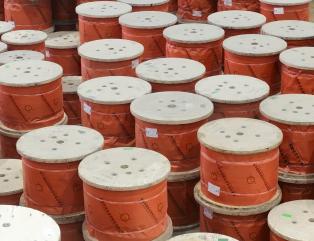

맞춤형 보호 포장

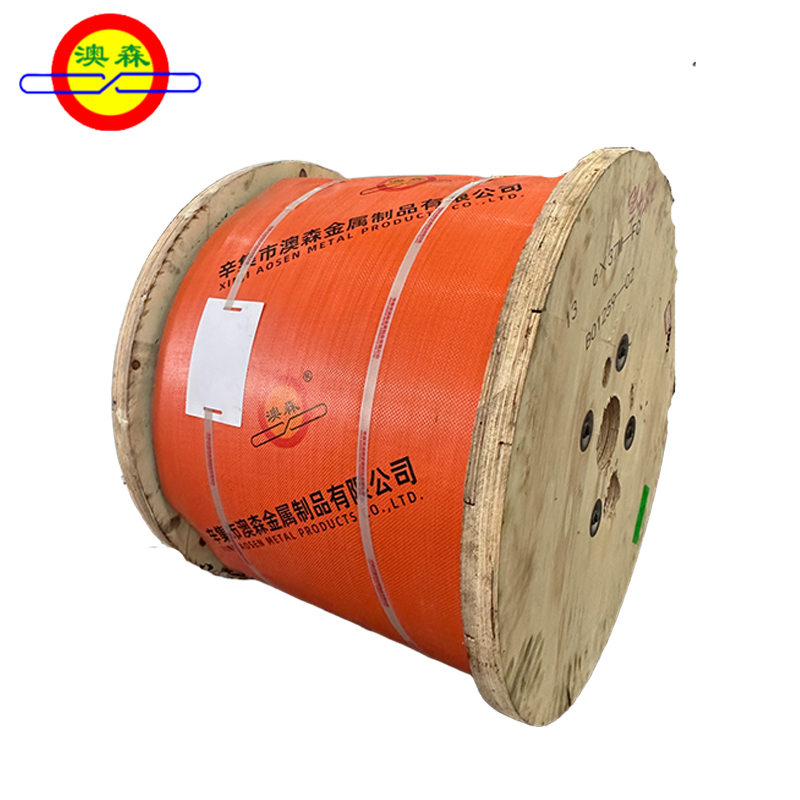

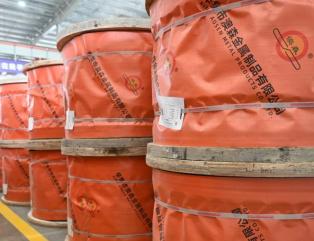

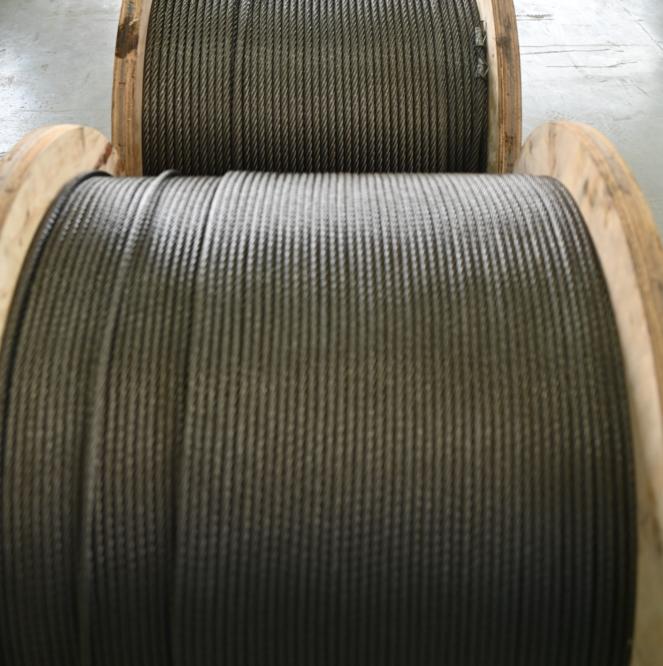

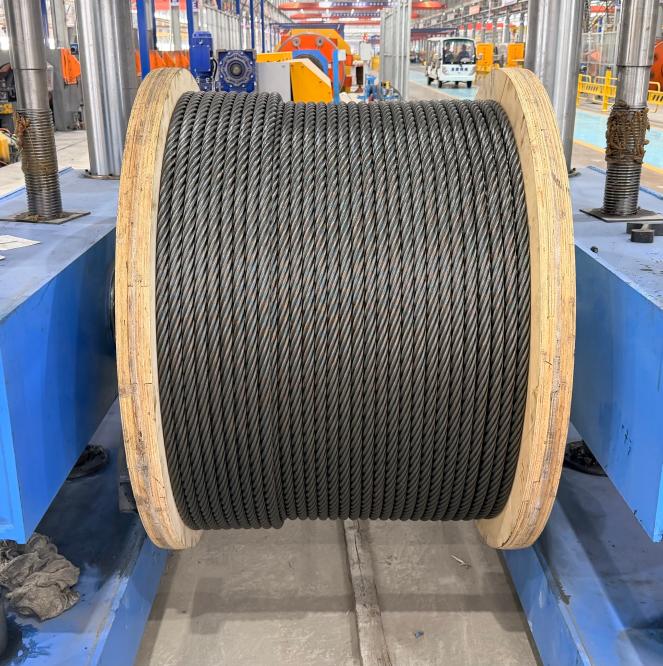

로프 직경과 고정 길이에 따라 목재 릴, 철-목재 릴, 특수 포장용 철 릴을 선택하십시오. 맞춤형 툴링 릴은 운송 중에 발생하는 잔류 토크를 방지할 수 있습니다. 내부는 특수 방습 및 방청 종이로 포장되어 있으며 외부 층은 PE 방수 필름, 방습 및 녹 방지, 충돌 방지 및 변형으로 완전히 포장되어 국내 및 국제 장거리 복합 운송에 적합합니다.

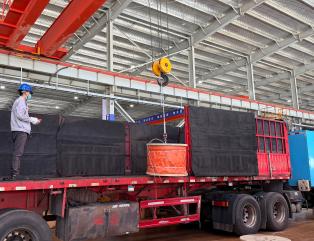

글로벌 물류 배송

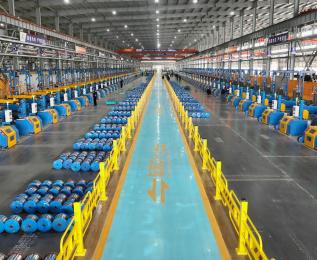

일반적으로 사용되는 주요 사양은 충분한 현물 재고를 보유하고 있으며 글로벌 배송을 지원합니다. Aosen 그룹 자체의 완전한 물류 시스템, 도로 운송, 해상 운송 및 복합 운송에 대한 국내 전체 범위를 기반으로 합니다. 대외 무역 주문은 컨테이너 해상 화물 및 중국-유럽 화물 열차를 통해 지원됩니다. 소규모 및 대규모 배치 주문을 모두 수용할 수 있으며, 계약 합의 기간에 따라 엄격한 이행 및 정시 배송을 통해 분산된 조달 및 산업 및 광업 대규모 배치 중앙 집중식 조달 요구에 적합합니다.
